Prérequis

Pour visualiser des nuages de points, il faut le module Viz de OpenCV. Un tuto est disponible ici.

Lecture des nuages

source = cv.viz.readCloud("Datasets/pointscloud_000.ply")
target = cv.viz.readCloud("Datasets/pointscloud_100.ply")

Les nuages de points sont de la formes suivantes : [[positions], [couleurs]].

Il est possible que vous ayez des difficultés à lire les nuages de points. Pour cela, consultez ceci.

Estimation des normales

Pour améliorer la qualité du recalage, on peut estimer les normales de chaque point. Pour cela, on va utiliser cv.ppf_match_3d.computeNormalsPC3d. computeNormalsPC3d prend 4 paramètres :

• le nuage de points,
• le nombre de voisins pris en compte pour le calcul de la normale,
• un booléen pour savoir si les normales doivent être dans un sens particulier
• le point de vue pour le sens des normales.

Nous allons estimer les normales que sur les positions des points, c’est pour ca que nous allons prendre l’élément [0][0] des nuages de points.

retval, source_normals = cv.ppf_match_3d.computeNormalsPC3d(source[0][0], 30, False, (0, 0, 0))
retval2, targets_normals = cv.ppf_match_3d.computeNormalsPC3d(target[0][0], 30, False, (0, 0, 0))

Echantillonnage

Pour augmenter la rapidité et la possibilité de convergence, on va échantilloner le nuage de points. On va utiliser cv.ppf_match_3d.samplePCByQuantization. Cette fonction prend 6 paramètres :

• le nuage de points,
• x_min et x_max,
• y_min et y_max,
• z_min et z_max,
• un pas d’échantillognage,
• un entier pour donner plus de poids aux points situés proche de l’origine.

Exemple

import cv2 as cv
import numpy as np

pcd = cv.viz.readCloud("Datasets/pointscloud_000.ply")

min_x = 0
max_x = 0
min_y = 0
max_y = 0
min_z = 0
max_z = 0

for ligne in pcd[0][0]:
    if(ligne[0] > max_x):
        max_x = float(ligne[0])
    if(ligne[0] < min_x):
        min_x = float(ligne[0])
    if(ligne[1] > max_y):
        max_y = float(ligne[1])
    if(ligne[1] < min_y):
        min_y = float(ligne[1])
    if(ligne[2] > max_z):
        max_z = float(ligne[2])
    if(ligne[2] < min_z):
        min_z = float(ligne[2])

pcd_sample = cv.ppf_match_3d.samplePCByQuantization(pcd[0][0], (min_x, max_x), (min_y, max_y), (min_z, max_z), 0.01)

viewer = cv.viz_Viz3d("Nuages de points")


source = cv.viz_WCloud(pcd[0])
viewer.showWidget("Source", source)

cloud_pose = cv.viz_Affine3d()
cloud_pose = cloud_pose.translate((40, 0, 0))

source_sample = cv.viz_WCloud(np.array([np.array(pcd_sample)]))
viewer.showWidget("Source_sample", source_sample, cloud_pose)

viewer.spin()

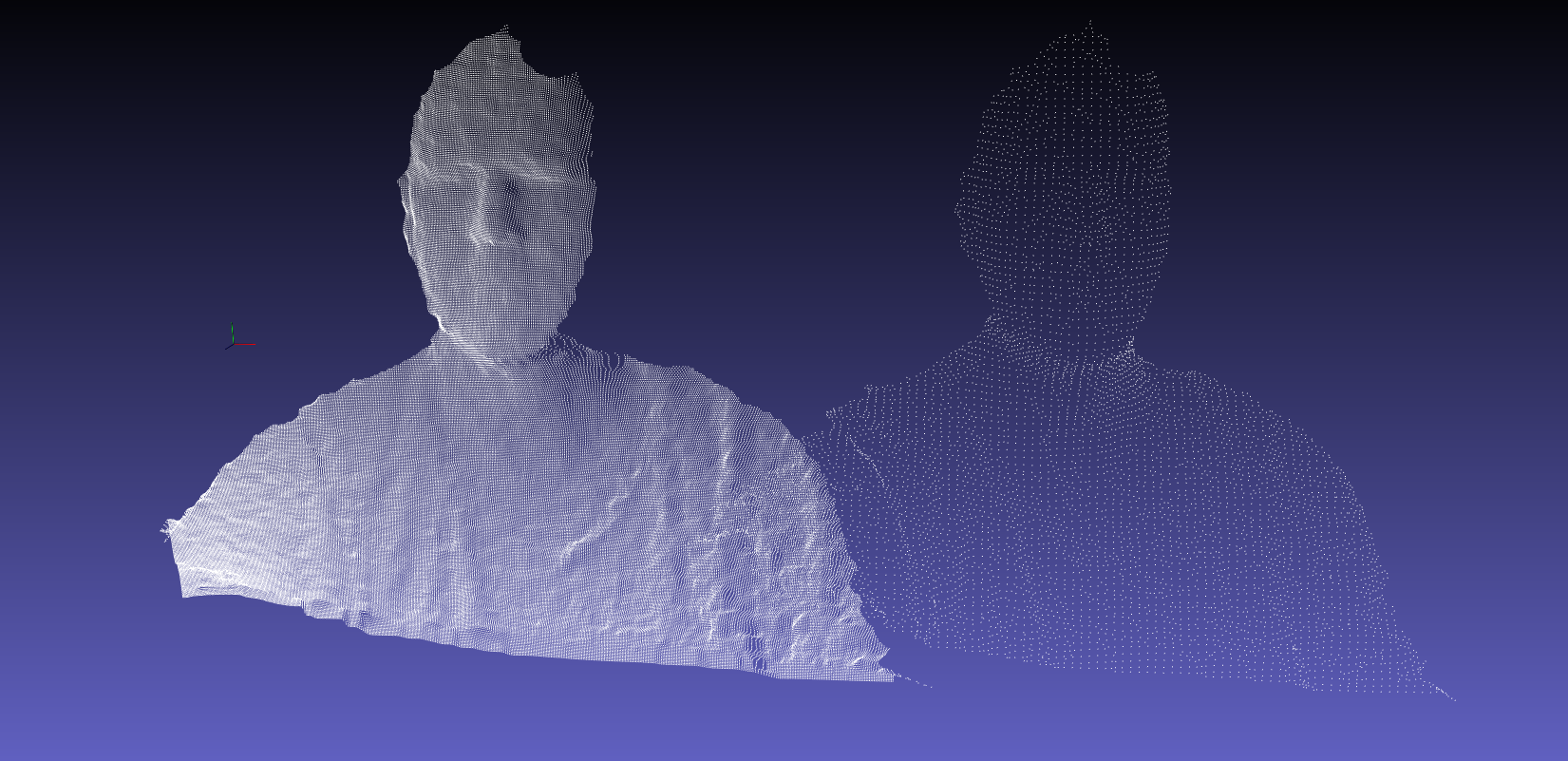

Résultat :

Recalage

Pour le recalage, nous allons utiliser cv.ppf_match_3d_ICP. cv.ppf_match_3d_ICP prend 4 paramètres :

• le nombre d’itérations,
• la tolérance,
• la valeur de l’écart-type minimum accepté, cela permet d’éliminer les valeurs aberrantes,
• le nombre de niveau de pyramide à explorer. Des pyramides profondes sont plus rapides mais moins précises (généralement entre 4 et 10).

import cv2 as cv
import numpy as np

source = cv.viz.readCloud("Datasets/pointscloud_000.ply")
target = cv.viz.readCloud("Datasets/pointscloud_100.ply")

retval, source_normals = cv.ppf_match_3d.computeNormalsPC3d(source[0][0], 30, False, (0, 0, 0))
retval2, target_normals = cv.ppf_match_3d.computeNormalsPC3d(target[0][0], 30, False, (0, 0, 0))


min_x = 0
max_x = 0
min_y = 0
max_y = 0
min_z = 0
max_z = 0

for ligne in source_normals:
    if(ligne[0] > max_x):
        max_x = float(ligne[0])
    if(ligne[0] < min_x):
        min_x = float(ligne[0])
    if(ligne[1] > max_y):
        max_y = float(ligne[1])
    if(ligne[1] < min_y):
        min_y = float(ligne[1])
    if(ligne[2] > max_z):
        max_z = float(ligne[2])
    if(ligne[2] < min_z):
        min_z = float(ligne[2])

source_sample = cv.ppf_match_3d.samplePCByQuantization(source_normals, (min_x, max_x), (min_y, max_y), (min_z, max_z), 0.005, 2)

min_x = 0
max_x = 0
min_y = 0
max_y = 0
min_z = 0
max_z = 0

for ligne in target_normals:
    if(ligne[0] > max_x):
        max_x = float(ligne[0])
    if(ligne[0] < min_x):
        min_x = float(ligne[0])
    if(ligne[1] > max_y):
        max_y = float(ligne[1])
    if(ligne[1] < min_y):
        min_y = float(ligne[1])
    if(ligne[2] > max_z):
        max_z = float(ligne[2])
    if(ligne[2] < min_z):
        min_z = float(ligne[2])

target_sample = cv.ppf_match_3d.samplePCByQuantization(target_normals, (min_x, max_x), (min_y, max_y), (min_z, max_z), 0.005, 2)

icp = cv.ppf_match_3d_ICP(1000000, 0.001, 1.5, 4)
result = icp.registerModelToScene(source_sample, target_sample)


res = cv.ppf_match_3d.transformPCPose(source[0][0], result[2])

source[0][0] = res

viewer = cv.viz_Viz3d("Nuages de points")

axe = cv.viz_WCoordinateSystem()
viewer.showWidget("axe",axe)

source = cv.viz_WCloud(source[0], source[1])
viewer.showWidget("Source", source)

target = cv.viz_WCloud(target[0], target[1])
viewer.showWidget("Target", target)

viewer.spin()

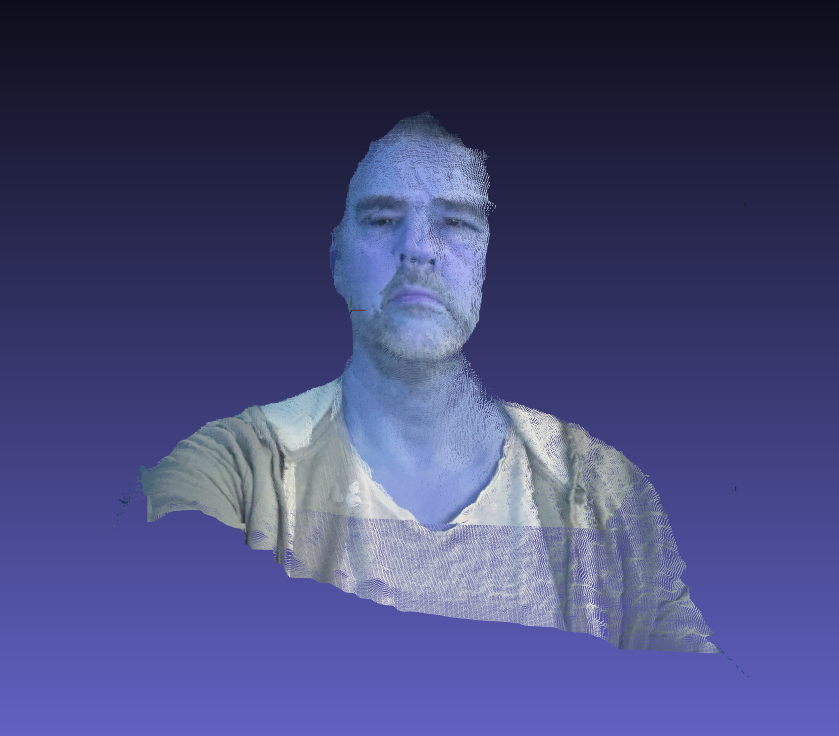

Résultat :

Valeur de result :

(0, 0.005591467522456486, array([[ 0.99207945,  0.01622667, -0.12455947, -2.78593678],
     				  [ 0.01647234,  0.96625151,  0.25707332, 11.44790077],
     				  [ 0.12452722, -0.25708894,  0.95833097,  4.23495627],
     				  [ 0.        ,  0.        ,  0.        ,  1.        ]]))

Bibliographie

Surface matching d’OpenCV Docupentation d’OpenCV
